一、一體化氣象傳感器產品簡介

一體化氣象傳感器又稱一體化微氣象傳感器、一體式九要素傳感器，一體化氣象傳感器可以自動檢測多個氣象要素而無需人工干預，自動定期生成氣象數據，可實現戶外氣象參數24小時連續在線監測。山東風途物聯網科技有限公司作為專業研發生產銷售微型氣象儀的企業，一直致力于微型氣象儀和氣象環境解決方案推廣應用。具有完整的生產鏈、實力雄厚的技術團隊和全面的營銷團隊，我們研發生產的超聲波風速風向儀、五要素微氣象儀、六要素微氣象儀和小型自動氣象站等氣象產品，已廣泛應用到氣象監測、城市環境監測、風力發電、航海船舶、航空機場、橋梁隧道等領域，客戶遍布全國各地，并取得了良好的社會效益和經濟效益。

與傳統的微型氣象儀相比，我司產品克服了對高精度計時器的需求，避免了因傳感器啟動延時、解調電路延時、溫度變化而造成的測量不準問題。

FT-WQX9型一體化氣象傳感器創新性地將空氣溫度、空氣濕度、風速、風向、大氣壓力、光學雨量、總輻射、PM2.5、PM10監測通過一個高集成度結構來實現，通過數字通訊接口將九項參數一次性輸出給用戶。產品結構緊湊，外形美觀、大方、高度集成產品。

二、一體化氣象傳感器產品特點

1.頂蓋隱藏式超聲波探頭，避免雨雪堆積的干擾，避免自然風遮擋（實用新型專利，專利號ZL 2020 2 3215713.X）☆

2.原理為發射連續變頻超聲波信號，通過測量相對相位來檢測風速風向（發明專利，專利號ZL 2021 1 0237536.5）☆

3.風速、風向、溫度、濕度、氣壓、光學雨量、總輻射、PM2.5、PM10九要素一體式（實用新型專利，專利號ZL 2020 2 3215649.5）☆

4.采用先進的傳感技術，實時測量，無啟動風速☆

5.抗干擾能力強，具有看門狗電路,自動復位功能,保證系統穩定運行

6.高集成度，無移動部件，零磨損

7.免維護，無需現場校準

8.采用ASA工程塑料室外應用常年不變色

9.產品設計輸出信號標配為RS485通訊接口（MODBUS協議）；可選配232、USB、以太網接口，支持數據實時讀取☆

10.可選配無線傳輸模塊，最小傳輸間隔1分鐘

11.探頭為卡扣式設計，解決了運輸、安裝過程松動不準的問題☆

三、一體化氣象傳感器技術參數

1.風速：測量原理超聲波，0～60m/s（±0.1m/s）分辨率0.01m/s；（發明專利，專利號ZL 2021 1 0237536.5）

2.風向：測量原理超聲波，0～360°（±2°）；分辨率：1°；（發明專利,專利號ZL 2021 1 0237536.5）

3.空氣溫度：測量原理二極管結電壓法，-40-60℃（±0.3℃），分辨率0.01℃；（北京市氣象局校準證書）

4.空氣濕度：測量原理電容式，0-100%RH（±3%RH）,分辨率：0.1%RH；（北京市氣象局校準證書）

5.大氣壓力：測量原理壓阻式，300-1100hpa（±0.25%），分辨率0.1hpa；（北京市氣象局校準證書）

6.PM2.5：0-1000ug/m3（±10%）

7.PM10：0-1000ug/m3（±10%）

8.總輻射：0~1242W/㎡ (＜±3%)

9.光學雨量：0-4mm/min（≤±4%）（發明專利，專利號ZL 2022 1 1306149.3）

10.功率:0.84W

11.生產企業具有ISO質量管理體系、環境管理體系和職業健康管理體系認證☆

12.生產企業具有計算機軟件注冊證書☆

13.生產企業為3A級信用企業☆

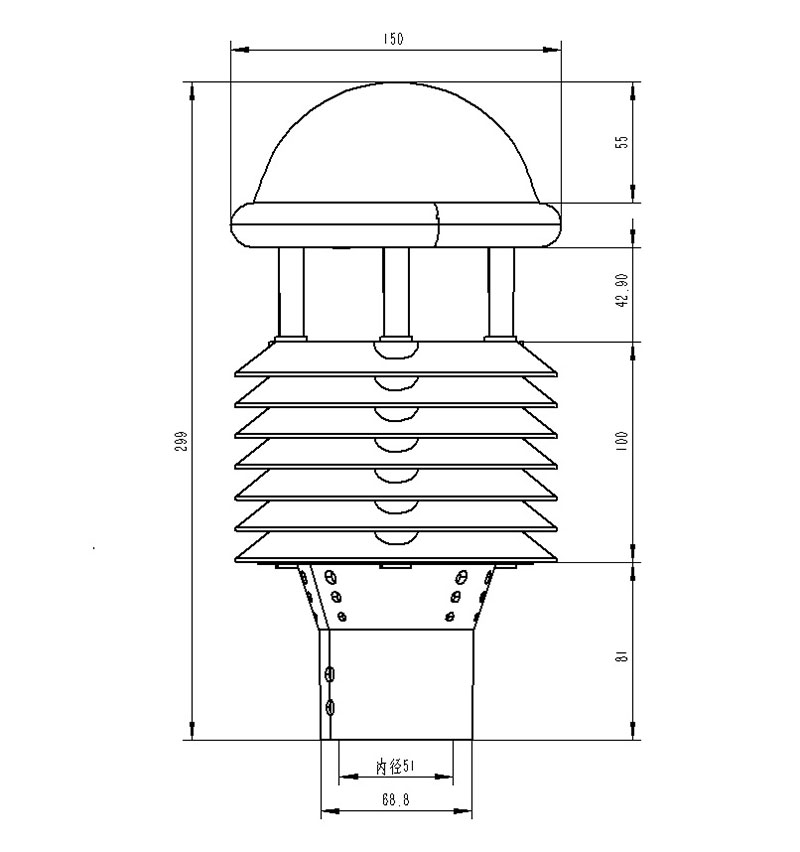

四、一體化氣象傳感器產品尺寸圖

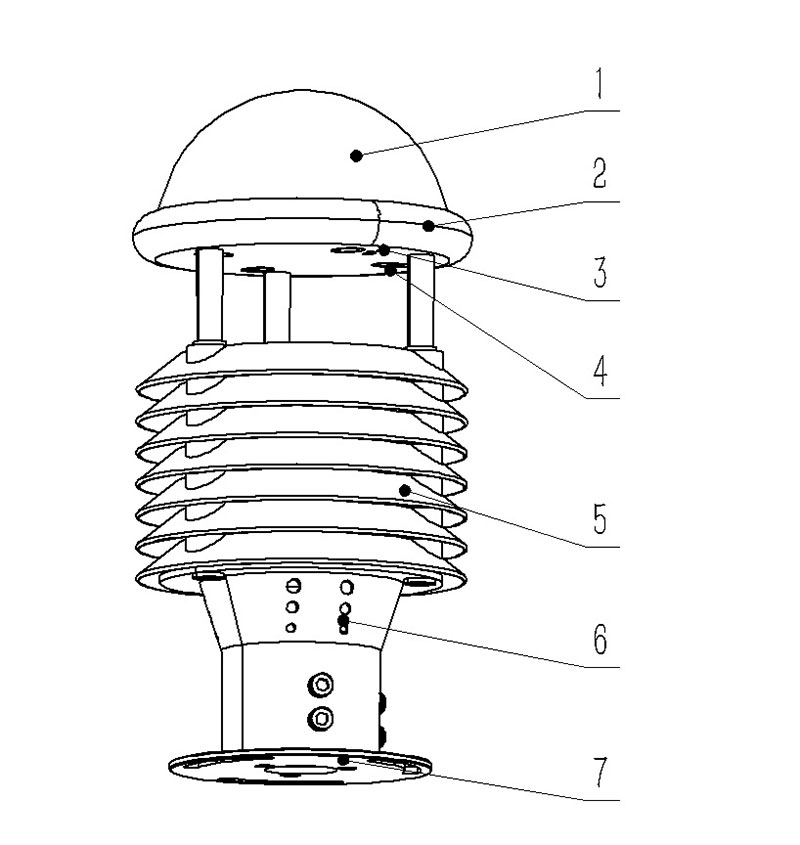

五、一體化氣象傳感器產品結構圖

1.光學雨量、總輻射傳感器

2.控制電路

3.指北箭頭

4.超聲波風速、風向

5.百葉箱PM2.5、PM10

6.溫度、濕度、氣壓監測位置

7.底部固定法蘭

六、一體化氣象傳感器產品接線定義

一體化氣象傳感器一句話賣點：

一體化氣象傳感器集風速、風向、溫度、濕度、氣壓、光學雨量、總輻射、PM2.5、PM10九項監測于一體，實現戶外氣象參數24小時連續在線監測的免維護智能設備。

一體化氣象傳感器常見問題解答：

1. 一體化氣象傳感器可同時監測哪些氣象要素？

FT-WQX9型一體化氣象傳感器可同步監測空氣溫度、空氣濕度、風速、風向、大氣壓力、光學雨量、總輻射、PM2.5及PM10共九項氣象參數，通過數字通訊接口一次性輸出全部數據，無需配置多臺獨立設備。

2. 一體化氣象傳感器采用什么測量原理？

風速風向采用超聲波原理，通過發射連續變頻超聲波信號、測量相對相位來實現檢測；溫度采用二極管結電壓法，濕度采用電容式，氣壓采用壓阻式，雨量為光學測量。該技術克服了對高精度計時器的依賴，避免了傳統傳感器因啟動延時、溫度變化導致的測量不準問題。

3. 一體化氣象傳感器有哪些核心優勢？

頂蓋隱藏式超聲波探頭設計，避免雨雪堆積和自然風遮擋；無移動部件、零磨損，免維護無需現場校準；采用ASA工程塑料，戶外常年不變色；具備看門狗電路自動復位功能，抗干擾能力強；探頭卡扣式設計，解決運輸安裝松動問題。

4. 一體化氣象傳感器支持哪些通訊接口？

標配RS485通訊接口（MODBUS協議），可選配232、USB、以太網接口，支持數據實時讀取。還可選配無線傳輸模塊，最小傳輸間隔1分鐘，滿足遠程數據采集需求。

5. 一體化氣象傳感器適用于哪些應用場景？

廣泛應用于氣象監測、城市環境監測、風力發電、航海船舶、航空機場、橋梁隧道等領域。在沿海風電場可輔助風機啟停調控，城市橋梁可實時監測溫度風速預警橋面結冰風險，偏遠生態保護區可通過無線傳輸實現遠程數據采集。

6. 一體化氣象傳感器的安裝是否復雜？

安裝簡便快捷，無需復雜布線與專業調試。產品采用高集成度一體化結構，探頭為卡扣式設計，有效解決了運輸和安裝過程中的松動不準問題。底部配備固定法蘭，可根據現場條件靈活安裝固定。

7. 一體化氣象傳感器的價格是多少？

FT-WQX9型一體化氣象傳感器參考價格為6800元。具體價格可能因選配接口（232、USB、以太網、無線傳輸模塊等）及采購數量有所浮動，建議聯系廠家獲取詳細報價方案。

8. 一體化氣象傳感器有哪些實際應用案例？

沿海風電場用于監測風速風向，輔助風機啟停調控，風機利用效率提升12%；城市橋梁通過實時獲取溫度、風速數據，提前預警橋面結冰風險，交通事故率下降30%。產品已在全國多地氣象監測、智慧城市、交通管控等項目中落地應用。
