一、橋梁在線監測系統解決方案監測背景

橋梁在線監測系統解決方案又稱橋梁安全在線監測系統解決方案，橋梁在線監測系統解決方案用于橋梁安全監測，橋梁施工監測內容包括幾何線形監測、應力應變監測、索力/拉力監測、環境監測等。橋梁作為交通運輸?shù)闹匾M成部分，隨著我國交通事業的發展，其安全性、耐久性和正常使用功能，越來越被人們所關注。我國是個橋梁大國，據交通部最新數據統計，截至2019年末，我國約有87.83萬座公路橋梁（不含市政橋梁）。影響橋梁的因素居多，人為因素、車輛長期超載、材料自身退化、自然災害等，導致現役橋梁出現承載力降低、結構受損等各種病害，同時缺乏及時到位的管理養護。損傷如果不能及時得到檢測和維修，輕則影響行車安全和縮短橋梁使用壽命，重則導致橋梁突然破壞和倒塌。因此，建立一套針對橋梁的智能在線監測系統，及時發現橋梁結構的損傷顯得尤為迫切。

二、橋梁在線監測系統解決方案系統概述

我司擁有多年橋梁監測經驗，建立的智能化、信息化、自動化的橋梁在線監測系統，能夠全面掌握橋梁施工、運營的安全狀況，為橋梁建設、日常養護、管理和突發事件應急處置發揮巨大作用?；谠朴嬎惴?wù)中心，可容納區域內所有橋梁監測系統，形成區域性橋梁健康監測平臺，實現區域內所有橋梁結構統一監控管理。

三、橋梁在線監測系統解決方案主要監測內容

1.幾何線形監測：拱肋線形監測、主梁撓度監測、軸線偏移測量；

2.應力應變監測：梁體應變、橋塔應變、主拱應變、橋墩應變等；

3.索力/拉力監測：系桿拉力、吊桿拉力、錨索應力等；

4.環境監測：風速風向、溫濕度、雨量、能見度、腐蝕

7.偏位監測：塔頂偏位、拱腳偏位、拱頂偏位；

8.振動監測：梁體振動、拱頂振動、橋塔振動、吊桿（索）振動；

9.荷載監測：動態稱重系統；

10.傾斜監測：橋塔傾斜、橋墩傾斜、梁體傾斜；

11.其他監測：裂縫監測、疲勞監測、船撞、攝像機。

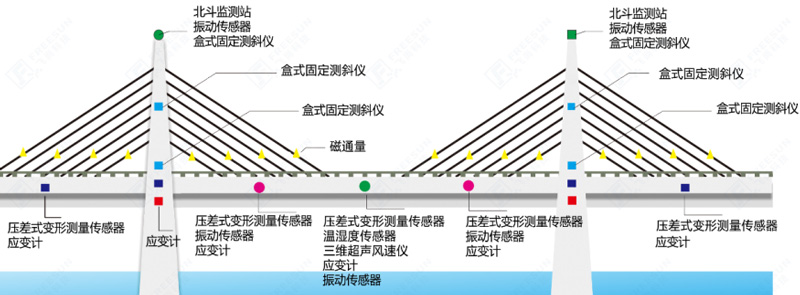

四、橋梁在線監測系統解決方案監測示意圖

五、橋梁在線監測系統解決方案監測項目一覽表

六、橋梁在線監測系統解決方案監測依據

《市政橋梁結構監測技術標準DB22∕T 5035-2020》

《橋梁結構健康監測系統設計規范DB32∕T 3562-2019》

《橋梁結構監測系統技術規程DG∕TJ 08-2194-2016》

《公路橋梁結構安全監測系統技術規程JT/T 1037-2016》

《建筑與橋梁結構監測技術規范GB50982-2014》

《結構健康監測系統設計標準CECS-333-2012》

七、橋梁在線監測系統解決方案實現功能

1.全生命周期監測：實現橋梁全生命周期監測，包括施工期和運營期的相關內容，例如施工期的應變、溫度、線性，運營期的應變、線性、振動、環境、受力等，進行數據存儲分析，GIS+BIM或GIS+4D模型綜合展示，掌握橋梁全生命周期狀態，為管理提供決策依據；

2.報表自動推送：監測結果除了實時顯示外，系統會自動生成對應的日報，支持一鍵下載。一旦數據超過閾值時，可及時預警并通知相關單位及時采取相應措施；

3.分級預警：按照要求設定不同預警等級，當數據異常時，根據設置自動觸發預警信息，包括平臺推送、短信和郵件通知對應人；

4.積累橋梁狀態數據：為橋梁長期運營和養護、維修、加固提供必要的決策依據，并對橋梁在突發事件發生后的安全狀態評估提供依據，同時采用AI算法，預測橋梁未來時間段內的結構響應和發展；

5.提供參考依據：驗證橋梁的設計建造理論及施工工藝，從而完善相關設計施工技術規程，保障橋梁的使用安全。

橋梁在線監測系統解決方案一句話賣點：

橋梁在線監測系統解決方案專為橋梁結構安全打造的智能化在線監測系統，通過幾何線形、應力應變、索力拉力、環境等多維度實時監測，有效解決橋梁結構損傷難以及時發現和預警的痛點，為橋梁施工、運營管理及應急處置提供數據支撐。

橋梁在線監測系統解決方案常見問題解答：

1. 橋梁在線監測系統解決方案主要監測哪些內容？

該系統監測內容涵蓋十大類：幾何線形監測（拱肋線形、主梁撓度、軸線偏移）、應力應變監測（梁體、橋塔、主拱、橋墩應變）、索力/拉力監測（系桿、吊桿、錨索應力）、環境監測（風速風向、溫濕度、雨量、能見度、腐蝕）、偏位監測（塔頂、拱腳、拱頂）、振動監測（梁體、拱頂、橋塔、吊桿）、荷載監測（動態稱重）、傾斜監測（橋塔、橋墩、梁體），以及裂縫監測、疲勞監測和船撞監測等。

2. 橋梁在線監測系統解決方案適用于哪些場景？

該系統適用于橋梁施工過程中的安全監測、橋梁運營期的結構健康監測、日常養護管理以及突發事件應急處置。可覆蓋公路橋梁、市政橋梁等各類橋梁結構，能夠全面掌握橋梁從施工到運營全生命周期的安全狀況，為橋梁管理單位提供科學的決策依據。

3. 橋梁在線監測系統解決方案的核心優勢是什么？

該系統基于云計算服務中心構建，可實現區域內所有橋梁監測系統的統一接入與管理，形成區域性橋梁健康監測平臺。系統具備智能化、信息化、自動化特點，能夠?qū)崟r采集并分析橋梁結構數據，及時發現承載力降低、結構受損等病害，為橋梁建設、日常養護、管理和突發事件應急處置提供全方位技術支撐。

4. 橋梁在線監測系統解決方案的產品型號和價格是多少？

該產品型號為FT-QL1，價格為68000元，品牌為風途。價格包含系統硬件設備及配套軟件平臺，具體配置可根據不同橋梁的監測需求和實際工況進行調整，建議用戶根據橋梁結構類型、監測點位數量等因素獲取詳細報價方案。

5. 橋梁在線監測系統解決方案如何安裝部署？

系統部署需根據橋梁結構特點在關鍵部位安裝各類傳感器設備，包括應變計、加速度計、GNSS、靜力水準儀、風速風向儀、裂縫計、動態稱重系統及紅外網絡高速球機等。設備通過有線或無線方式接入云計算平臺，實現數據的自動采集、傳輸與分析，安裝過程需由專業技術人員現場實施并完成系統聯調。

6. 橋梁在線監測系統解決方案有哪些成功應用案例？

我司擁有多年橋梁監測經驗，已為多座橋梁建立智能化在線監測系統。系統可容納區域內所有橋梁監測數據，形成區域性橋梁健康監測平臺，實現區域內所有橋梁結構的統一監控管理。具體項目案例可根據用戶所在地區和橋梁類型提供詳細的應用參考。

7. 橋梁在線監測系統解決方案依據哪些技術標準？

系統建設嚴格遵循相關技術標準，主要包括《市政橋梁結構監測技術標準DB22∕T 5035-2020》和《橋梁結構健康監測系統設計規范DB32∕T 3562-2019》。依據上述規范進行設備選型、系統設計、安裝施工及數據采集分析，確保監測數據的準確性、可靠性和系統的規范化運行。

8. 橋梁在線監測系統解決方案的數據如何管理和查看？

系統基于云計算服務中心架構，所有監測數據實時上傳至云端平臺，用戶可通過電腦或移動端隨時查看橋梁結構狀態、歷史數據曲線和報警信息。平臺支持區域內多座橋梁的統一監控管理，具備數據存儲、分析、預警和報表生成等完整功能，滿足日常管理和應急指揮需求。
