一、土壤墑情監測儀產品簡介

土壤墑情監測儀又稱管式土壤墑情自動監測儀，土壤墑情監測儀是一款專門用于土壤墑情監測儀器，可監測土壤墑情在內的眾多農業氣象參數，一體式結構，可同時監測三層土壤溫濕度。管式土壤傳感器是用于監測土壤剖面溫度、土壤剖面濕度、土壤剖面電導率的傳感器，集土壤溫度、水分、電導率可廣泛應用于智慧大棚、智慧果園、智慧灌溉等農業工程領域。

二、土壤墑情監測儀產品參數

傳感器啟動時間：60S

傳感器供電電壓：DC12V

傳感器供電電流：22mA

傳感器功耗：0.26W

通訊方式：485 Modbus RTU協議

測量參數：可同時測量3層（10層以下可定制層數）

測量原理：通過測量土壤介電常數建立數學模型，設計螺旋式測量電極測量土壤體積含水率數據。

三、土壤墑情監測儀優勢與特點

★單個土壤管式傳感器可以同時測量多個深度的土壤參數，監測深度可定制（小于1M）。

★傳感器采用低功耗設計，功耗低至0.26W，適用于野外長期無人監測。

★傳感器每層都可以獨立測量溫度、濕度、電導率參數。

★傳感器外殼采用進口PC材質，強度高、耐腐蝕、對環境無污染。

★傳感器防水等級達到IP67，應對長期室外監測。

★傳感器測量一定區域內的平均濕度，彌補了單點測量具有局限性的問題。

★傳感器采用自主設計的螺旋式測量電極，改善傳感器與土壤之間的接觸，盡量避免空氣間隙造成的測量誤差。

四、土壤墑情監測儀使用注意事項

a.傳感器使用應嚴格按照安裝使用說明書進行。

b.多個傳感器同時工作時，必須間隔3米以上距離。

c.傳感器測量原理限制，傳感器測量地為中心半徑3米范圍內不應有電磁線纜和強磁輻射干擾，避免造成傳感器測量的巨大誤差和損壞。

d.傳感器的安裝環境應該符合傳感器的測量范圍，避免超量程等不規范行為。

e.傳感器安裝應避開強酸強堿、重油污重金屬環境進行。

f.傳感器為土壤測量傳感器，禁止使用本傳感器對其他物質進行測量。

g.傳感器安裝環境不能有強振動。

h.傳感器不能有過強外力作用。

i.禁止拆卸，私自拆卸視為不合規行為，后續將不再提供任何服務行為。

五、土壤墑情監測儀安裝方法

鉆孔法：

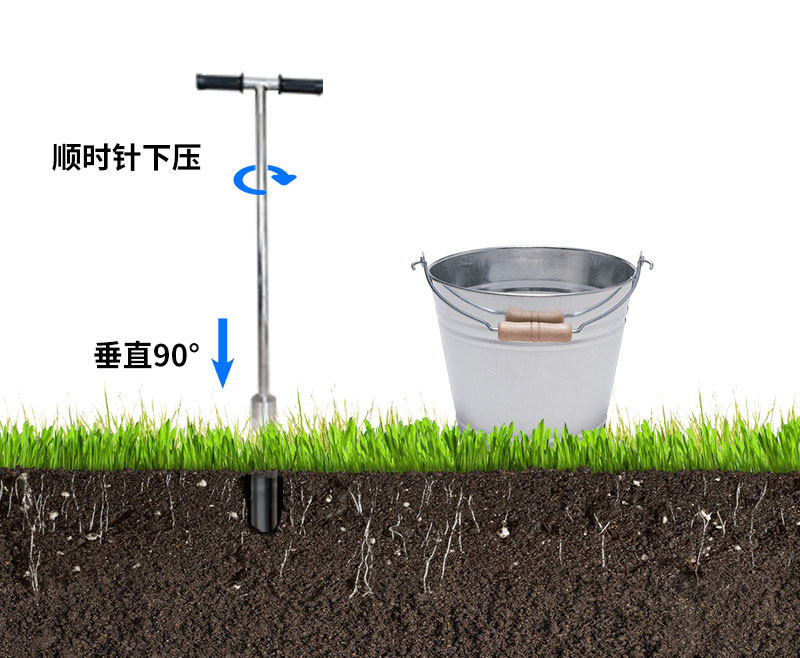

1.取土鉆鉆頭、手柄、支桿，完成后將取土鉆豎直于地面，雙手緊握手柄順時針下壓慢速轉動。(注意：不要太用力，務必慢速多轉幾圈，防止鉆頭跑偏至孔洞打歪)

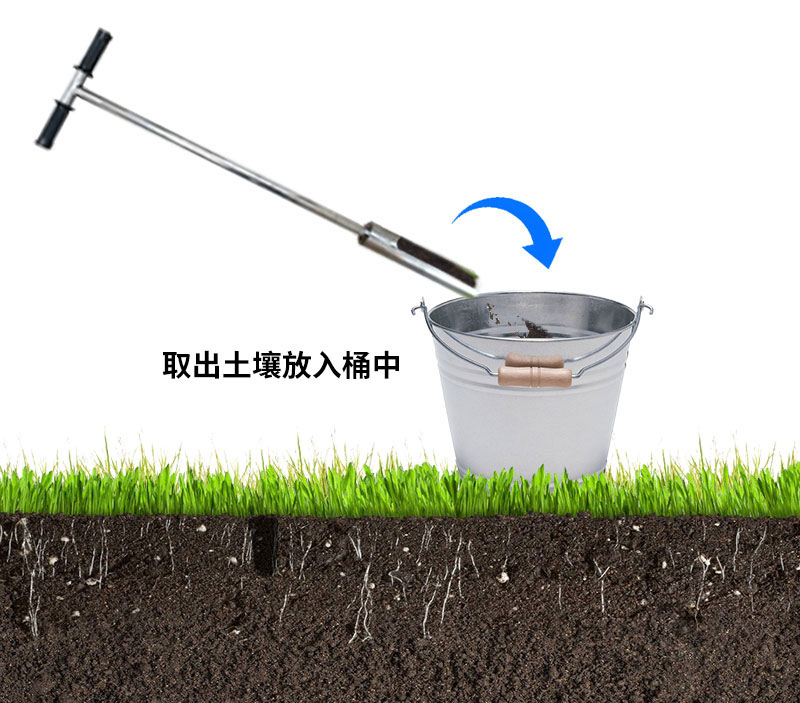

2.將取土鉆從孔洞中取出，放到盆子里，用工具把鉆出的土收集到盆子里以用來和泥漿。(注意：第一鉆土因?yàn)殡s質過多，不做收集)

3.反復持續上述打孔、取土，并在此過程中嘗試性地將傳感器輕放入孔洞中(請勿將設備用力觸底)，以測試孔洞的深度是否合適;若有卡頓，則使用取土鉆修正，保證傳感器放入、取出都比較順暢;直到孔深與傳感器所標識的安裝位置齊平（零刻度線），打孔完成。

4.挑出盆中土壤雜質，石子、根、不容易溶解的土塊等。將土壤搓細，以便和泥漿。

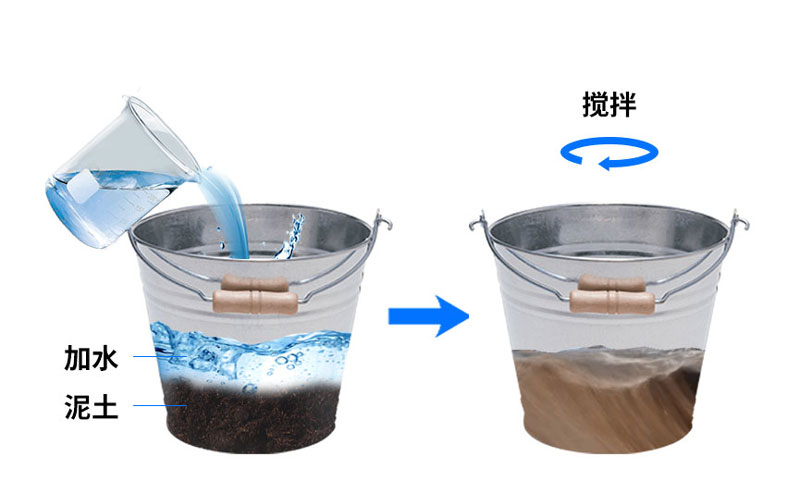

5.倒入適量水，充分?jǐn)嚢柚琳吵頎?壤土泥漿一般不能稠于“芝麻醬”狀。

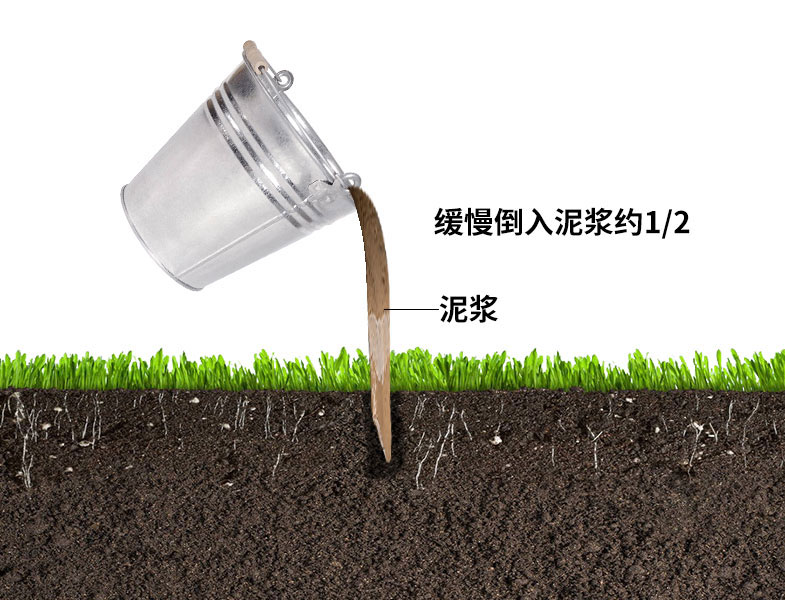

7.將傳感器慢慢放入孔洞中，順時針轉動并下壓，速度過快可能會導致氣泡不能被完全排出。(注意：再轉動下壓的過程中不可以上拔傳感器，防止氣體再次吸入孔中)

8.當傳感器安裝到正確的深度后，設備周圍會溢出一些泥漿，灌漿完成;此時傳感器安裝深度與洞口齊平。(注意：將傳感器周圍3CM以外多余的泥漿清除，防止結塊影響水分下滲)

掩埋法：使用鎬子挖一個埋傳感器的深坑，和泥漿將傳感器掩埋，處理細節參照鉆孔法。

土壤墑情監測儀一句話賣點：

土壤墑情監測儀是一款可同時監測多層土壤溫濕度與電導率的管式傳感器，幫助農業種植與灌溉管理者精準掌握土壤墑情數據，實現科學灌溉與節水增產。

土壤墑情監測儀常見問題解答：

1. 土壤墑情監測儀可以同時監測幾層土壤數據？

默認可同時測量3層土壤的溫度、濕度和電導率參數，每層均可獨立測量。根據實際監測需求，層數可定制，最高可支持10層監測。單個管式傳感器即可完成多層剖面監測，無需布設多個傳感器。

2. 土壤墑情監測儀的測量精度是多少？

土壤溫度測量范圍-30~70℃，精度±0.3℃（-10~70℃范圍內）；土壤濕度測量范圍0100%，精度±3%（壤土）；土壤電導率測量范圍020000us/cm，精度±3%（0~10000us/cm范圍）。高有機質或高粘粒含量土壤需根據土壤類型進行標定。

3. 土壤墑情監測儀支持哪些通訊方式？

產品采用485通訊接口，支持Modbus RTU協議，可便捷接入各類數據采集終端與農業物聯網系統，實現土壤墑情數據的遠程傳輸與集中管理，滿足智慧農業、智能灌溉等場景的數據集成需求。

4. 土壤墑情監測儀的功耗是多少？適合野外長期使用嗎？

傳感器功耗僅0.26W，供電電流22mA，供電電壓DC12V，屬于低功耗設計。配合太陽能供電系統即可滿足野外長期無人監測的供電需求，非常適合農田、果園、大棚等無市電覆蓋的戶外場景長期部署。

5. 土壤墑情監測儀的外殼材質和防護等級如何？

傳感器外殼采用進口PC材質，強度高、耐腐蝕、對環境無污染。整機防水等級達到IP67，可有效應對長期室外監測中的雨淋、潮濕等惡劣環境。同時需注意避開強酸強堿、重油污重金屬環境安裝。

6. 土壤墑情監測儀的安裝方式有哪些？價格是多少？

支持鉆孔法和掩埋法兩種安裝方式。鉆孔法需使用取土鉆打孔至合適深度，調制泥漿灌入后將傳感器放入并壓實；掩埋法適用于淺層監測場景。產品參考價格為1800元，具體價格可根據監測層數定制需求調整。

7. 多個土壤墑情監測儀同時安裝時需要注意什么？

多個傳感器同時工作時，相互之間必須間隔3米以上距離。同時，以傳感器為中心半徑3米范圍內不應有電磁線纜和強磁輻射干擾，否則可能造成測量數據巨大誤差甚至設備損壞。安裝前應仔細閱讀說明書，嚴格按照規范操作。

8. 土壤墑情監測儀主要應用在哪些領域？

產品廣泛應用于智慧大棚、智慧果園、智慧灌溉等農業工程領域。通過監測土壤剖面溫度、濕度、電導率等參數，可為精準灌溉決策、作物生長環境調控、土壤鹽漬化監測等提供數據支撐，助力農業節水增效。
