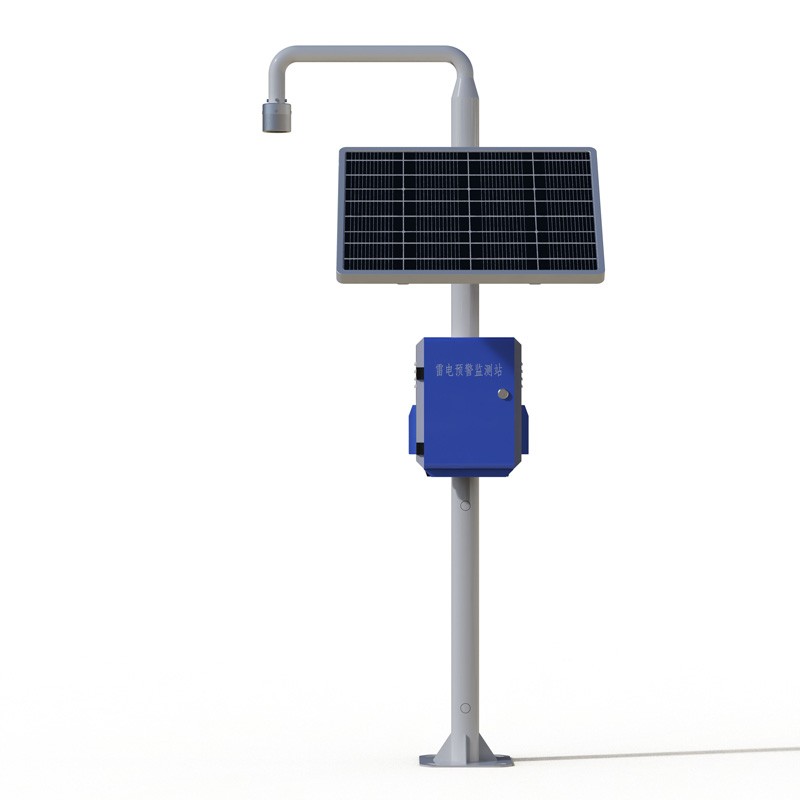

一、雷電監測儀產品簡介

雷電監測儀又稱雷電探測儀，智能雷電監測系統，雷電監測儀主要用于連續監測大氣電場強度，實時測量記錄地面上的靜電場值與變化率，從而對各類雷電高危場所提供有效的預防性雷電預警保護。雷電監測儀是全數字化電場探測與雷電預警平臺，其核心電場探測結構基于電荷感應原理、采用MEMS（微機電系統）技術研制，無電機等易磨損可動機械部件，具有體積小、功耗低、可靠性高、易于集成等突出優點。該系統采用電場微分結合門限閾值優化雷電預警算法，與常規采用的門限閾值方法相比較，大概率規避人為干擾（雨天/大風/雪天/揚塵）等引起的誤報問題，進一步提高了預警的準確度。雷電監測儀預警準確、便于組網、安裝方便，主要面向航天國防、氣象、石油石化、電網、景區、礦山、油庫、軍事等領域大氣電場探測和雷電局域短時預警的應用需求。

二、雷電監測儀產品構成

1.雷電預警探頭

2.數據處理主機

3.太陽能供電系統

4.防直擊雷系統

5.浪涌系統

6.接地系統

7.空氣溫度、濕度、大氣壓力傳感器

8.聲光報警器3級

9.云端數據查詢與實時顯示

三、雷電監測儀產品特點

1.用戶可以將雷電監測儀探頭與云服務器連接，從而達成遠程監控的目的

2.通過對數據的分析，對雷云靜電場強度和極性變化做出更準確的判斷

3.本系統可以與聲光報警系統相連接

4.系統軟件具備了完善的網絡傳輸功能；數據的傳輸完全遵循網絡協議

四、雷電監測儀技術參數

五、雷電監測儀安裝注意事項

1.雷電預警探頭應在晴天進行安裝

2.雷電預警探頭應安裝于無遮擋以及周邊無遮擋物的戶外

3.不得安裝在發電機排氣出口處、電線桿旁及高壓線下

4.在非正常情況下，在突起于地面、靠近天線桿或其他設備時，場強及其測試數據有可能會被干擾

5.有線方式下，室外電場儀探頭至室內主機的布線距離不建議超過100米

6.使用時設備應有良好的接地

7.更多詳情請咨詢本公司

8.如有參數更新，恕不另行通知，技術解釋權歸本公司所有

六、雷電監測儀安裝步驟

1.從箱子取出全套雷電監測儀

2.將支架固定到指定安裝位置，用螺栓固定

3.將避雷針(選裝)頂部的接閃尖連接接地線，另外一端接地線從支架內部引入，從支架底部孔引出，將接地極及其他接地裝置安裝完畢后，將避雷針接地線連接

4.將大氣電場儀探頭和溫濕壓傳感器的線從支架內部引入，從支架中間的孔引出，接入到主控箱，主控箱內有擴展盒插好，

5.將太陽能板固定到支架上，將太陽能線按照顏色接入到光伏控制器

7.將電池接入到光伏控制器

8.將三色聲光報警燈的控制線按照線色一一對應接入到報警控制模塊

9.通過設備箱上的設備編號聯系售后服務獲取登錄賬號

10.打開電腦，通過瀏覽器（谷歌或者華為瀏覽器）登錄云平臺查看數據

雷電監測儀一句話賣點：

雷電監測儀實時監測大氣電場強度并智能預警雷電風險，為航天、電網、石化等高危場所提供精準局地雷電防護。

雷電監測儀常見問題解答：

1. 雷電監測儀的探測距離是多少？能否覆蓋整個廠區？

本產品探測半徑達15公里，可有效覆蓋大型廠區、景區或礦區等中范圍區域。實際覆蓋效果取決于安裝位置周邊環境，建議安裝在開闊、無遮擋處，以確保電場數據采集的準確性和預警代表性。

2. 雷電監測儀與傳統雷電預警系統相比，技術優勢在哪里？

核心優勢在于采用MEMS電荷感應技術，無傳統電機的易磨損部件，體積小、功耗低、可靠性高。同時采用電場微分結合門限閾值的優化算法，能有效過濾雨天、大風等環境干擾，比單純閾值法誤報率更低，預警更準確。

3. 雷電監測儀的供電方式是什么？是否支持野外無電環境部署？

標配太陽能供電系統，配合蓄電池，可滿足野外無市電環境長期穩定運行。整機功耗僅2W左右，太陽能板在晴朗天氣下即可維持日常監測與數據傳輸需求，非常適合礦山、景區等偏遠場所。

4. 安裝雷電監測儀對環境有什么特殊要求？安裝過程復雜嗎？

要求安裝在室外開闊、無遮擋處，避開高壓線、發電機排氣口等干擾源。安裝步驟標準化：固定支架、連接避雷針接地線、安裝探頭和傳感器、接入主控箱并連接太陽能與報警燈。一般電工或維保人員按說明書即可完成，探頭至主機有線距離建議不超過100米。

5. 雷電監測儀如何實現遠程監控？數據多久更新一次？

探頭和控制器通過RS485接口連接，支持Modbus-RTU或JSON協議，數據可通過GPRS（月流量約100M）上傳至云端服務器。用戶登錄云平臺即可實時查看電場數據與變化曲線，設備默認每60秒外發一次數據，支持遠程預警設置。

6. 雷電監測儀的預警機制如何工作？報警級別如何區分？

系統采用3級聲光報警機制，根據電場強度和變化率動態判定風險等級。不同級別對應不同顏色燈光和聲音頻率，可聯動現場聲光報警器。預警算法結合微分變化率，能在雷云形成初期識別異常信號，提前發出警告，為人員撤離和設備保護爭取時間。

7. 雷電監測儀在極端天氣或強雷電環境下能否正常工作？會不會被雷擊損壞？

設備自身配備防直擊雷系統（避雷針）、浪涌保護系統和接地系統，有效防護雷擊浪涌沖擊。傳感器工作溫度范圍-10℃~60℃，控制器可耐-40℃~80℃，適應大部分惡劣氣候。但需確保接地系統規范安裝，否則可能影響防護效果。

8. 雷電監測儀是否有實際應用案例？主要服務哪些行業客戶？

產品主要面向航天發射場、氣象監測站、石油化工廠、電網變電站、旅游景區、礦山、軍事設施和油庫等對雷電敏感的高危行業。已廣泛應用于國內多個重點防護場所，幫助用戶建立局地短時雷電預警能力，有效降低雷擊安全風險。

9. 雷電監測儀價格是否包含全套配件？安裝后如何獲取云平臺查看權限？

28000元為標準配置價格，包含預警探頭、數據處理主機、太陽能供電系統、防直擊雷系統、浪涌系統、接地系統、溫濕壓傳感器及聲光報警器等全套硬件。設備安裝通電后，用戶可通過設備箱上的編號聯系售后獲取云平臺登錄賬號和初始密碼，即可在瀏覽器端查看數據。

10. 雷電監測儀監測數據的準確度如何保證？設備是否需要定期校準或維護？

電場測量準確度達±0.001%F.S.，分辨力0.1V/m，數據可靠性高。由于采用全數字化MEMS固態結構，無機械磨損部件，日常維護量很低。建議每半年檢查一次探頭清潔度、接地線連接狀態和太陽能板表面灰塵，確保長期運行穩定性。
