一．水質懸浮物變送器應用環境說明

水質懸浮物變送器又稱水質污泥濃度變送器，水質懸浮物變送器是一款測量溶液懸浮物濃度(污泥濃度)的設備，采用光學測量方法，無需化學試劑，廣泛用于工業水、生活水和污水處理及養殖業等。利用光的散射或吸收特性來測量水中懸浮固體的濃度。具有高靈敏度、快速響應和實時監測能力，在水質監測和污水處理等領域有著廣泛應用。

信號輸出：RS485（MODBUS-RTU）。紅外LED光源，抗干擾能力強。

內部信號隔離技術，搞干擾性強。

良好的再現性，熱穩定性，低漂移，體積小，響應速度快

安裝方便，簡單，3/4NPT管螺紋，便于沉入式安裝或安裝在管道和罐體性能穩定，使用壽命長

IP68防水標準

二．水質懸浮物變送器技術性能和規格

1.水質懸浮物變送器技術參數

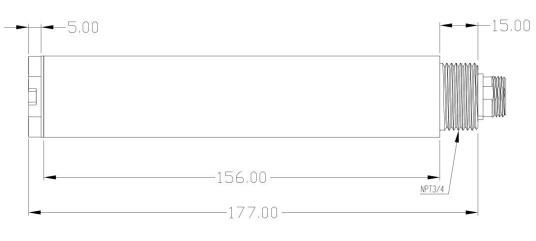

2.水質懸浮物變送器尺寸圖

傳感器接頭為M12航空插頭連接器5芯母座

三．水質懸浮物變送器安裝和電氣連接

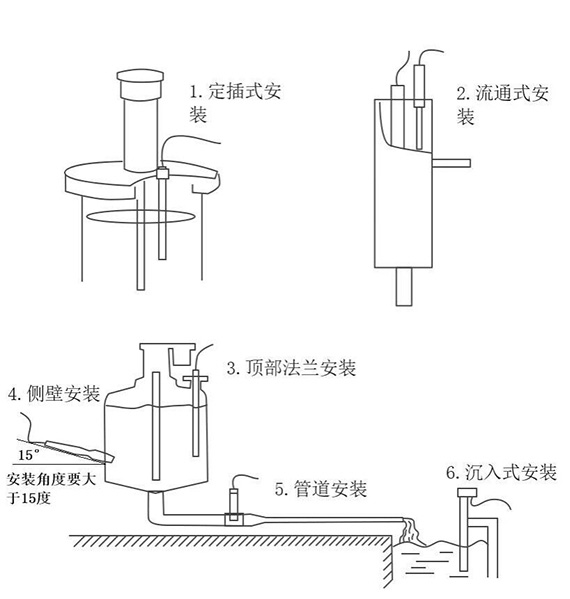

1.水質懸浮物變送器安裝

注意：傳感器安裝時不能倒置或者水平安裝，至少傾斜15度角以上安裝。

2.水質懸浮物變送器電氣安裝

線纜為5芯屏蔽線，線序定義：

棕色-電源線（12~24VDC）黑色-地線（GND）

綠色-485B黃色-485A

通電前應仔細檢查接線順序，避免因接線錯誤而造成不必要的損失。

四．水質懸浮物變送器維護和保養

1.使用和維護

傳感器的測量窗口是確保傳感器正常工作和準確測量的關鍵部件之一。其清潔要求至關重要，以確保測量的準確性和可靠性。

1.1維護方法

1.定期清潔：測量窗口應定期清潔，以去除附著在表面上的污垢、沉積物和其他雜質。清潔頻率取決于測量環境，但通常建議每天或每周進行清潔。

2.使用溫和的清潔劑：清潔時應選擇溫和的清潔劑，避免使用含有磨料或酸堿成分的清潔劑，以防損壞測量窗口表面。

3.軟質布或海綿：在清潔過程中，應使用軟質布或海綿輕柔地擦拭測量窗口表面，以防劃傷或磨損。

4.避免直接接觸：清潔過程中避免直接手觸測量窗口表面，以減少指紋和油脂的污染。

5.漂洗：清潔完成后，應使用清水徹底漂洗測量窗口，確保清除殘留的清潔劑和污垢。

6.干燥：清潔后，使用干燥軟布輕輕擦拭測量窗口表面，以去除水漬并確保完全干燥。

7.定期檢查：定期檢查測量窗口表面是否有損壞或磨損，以保持傳感器的正常運行。

8.避免暴露在化學物質和高溫環境下：避免將測量窗口暴露在有害化學物質或高溫環境下，以防止對其表面造成損壞或腐蝕

傳感器使用時間較長出現測量誤差時，可通過配合儀器進行標定校正，當以上方式對傳感器進行維護和保養仍不能進行標定和測量時，說明傳感器已經失效，請更換傳感器。

五．水質懸浮物變送器注意事項

1.測量窗口含有玻璃成分，因此應避免使用尖銳或硬物體刮擦表面，以防止劃痕和損壞。

2.內部含有敏感光學部件及精密電子設備，避免將傳感器暴露在劇烈的振動或沖擊下，以防止光學部分及電子設備的移位或損壞。設備內部無需維護。

3.在不使用時，應使用適當的防塵蓋或套，以保護光學部分免受灰塵和污染物的侵害。

水質懸浮物變送器一句話賣點：

水質懸浮物變送器是一款采用光學散射法實時監測水中懸浮物（污泥）濃度的智能傳感器，幫助污水處理、工業水處理和養殖等行業精準掌握水質懸浮物指標，替代繁瑣的化學試劑檢測方法。

水質懸浮物變送器常見問題解答：

問1：水質懸浮物變送器是什么？測量什么參數？

答：水質懸浮物變送器（又稱污泥濃度變送器）是一款采用光學散射法測量溶液中懸浮物濃度的智能傳感器。它通過紅外LED光源照射水樣，利用水中懸浮顆粒對光的散射或吸收特性來計算懸浮物濃度值，測量范圍為0～2000mg/L，分辨率為0.1mg/L。

問2：水質懸浮物變送器的工作原理是什么？

答：產品采用散射光法測量原理。傳感器內置紅外LED光源向水樣發射光線，水中懸浮顆粒會對光線產生散射和吸收，接收器檢測散射光強度變化，經內部算法計算得出懸浮物濃度值。該方法無需化學試劑，響應速度快，可實現實時在線監測。

問3：水質懸浮物變送器適用于哪些場景？

答：產品廣泛用于污水處理廠進水口和出水口的懸浮物濃度實時監控、工業廢水排放口監測、工業循環冷卻水系統顆粒物控制、自來水廠沉淀池效能監測，以及水產養殖水體濁度調控等領域。

問4：水質懸浮物變送器有哪些核心優勢？

答：采用紅外LED光源，抗干擾能力強；內部信號隔離技術保障數據穩定；無需化學試劑，綠色環保；具備良好的再現性、熱穩定性和低漂移特性，體積小、響應速度快；IP68防水等級，適用于各種惡劣工作環境。

問5：水質懸浮物變送器的價格是多少？

答：產品市場參考價格為3600元/套。具體價格可能因采購數量、定制需求及配套線纜長度等因素有所浮動，建議根據實際項目需求與供應商溝通確認最終報價。

問6：水質懸浮物變送器如何安裝？安裝時有哪些注意事項？

答：采用浸入式安裝方式，配備NPT3/4管螺紋。安裝時傳感器不能倒置或水平安裝，至少傾斜15度角以上。應選擇水流平穩、無氣泡干擾的位置，確保測量窗口完全浸沒在水中，與池壁保持適當距離防止反射干擾。

問7：水質懸浮物變送器如何維護和保養？

答：測量窗口需定期清潔，清潔頻率取決于使用環境，通常建議每天或每周進行。清潔時應使用軟質布或海綿配合溫和清潔劑，避免使用含磨料或酸堿成分的清潔劑；清潔后用清水漂洗并擦干；定期檢查窗口表面有無損壞。

問8：水質懸浮物變送器輸出什么信號？如何接入控制系統？

答：產品采用RS485通訊接口，支持標準MODBUS-RTU協議。標配5米屏蔽電纜，線序定義為棕色—電源線（12~24VDC）、黑色—地線、綠色—485B、黃色—485A。可方便接入PLC、工控機或水質監測系統，實現數據遠程采集與集中監控。
