一．在線透明度傳感器應用環境說明

在線透明度傳感器又稱水體透明度傳感器，在線透明度傳感器采用散射光法測定原理，采用RS485接口和標準Modbus協議，可以快速準確地評估水體的清澈程度。利用光的散射或吸收特性來測量水中透明度。具有高靈敏度、快速響應和實時監測能力，在水質監測和污水處理等領域有著廣泛應用。

信號輸出：RS485（MODBUS-RTU）。

紅外LED光源，抗干擾能力強。

內部信號隔離技術，搞干擾性強。

良好的再現性，熱穩定性，低漂移，體積小，響應速度快

安裝方便，簡單，3/4NPT管螺紋，便于沉入式安裝或安裝在管道和罐體

性能穩定，使用壽命長

IP68防水標準

二．在線透明度傳感器技術性能和規格

1.技術參數

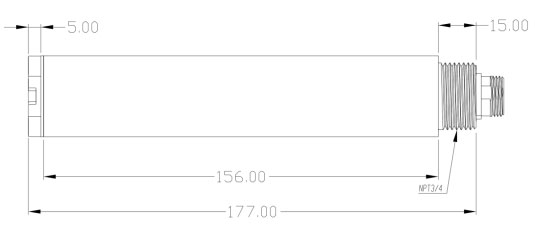

2.在線透明度傳感器尺寸圖

三．在線透明度傳感器安裝和電氣連接

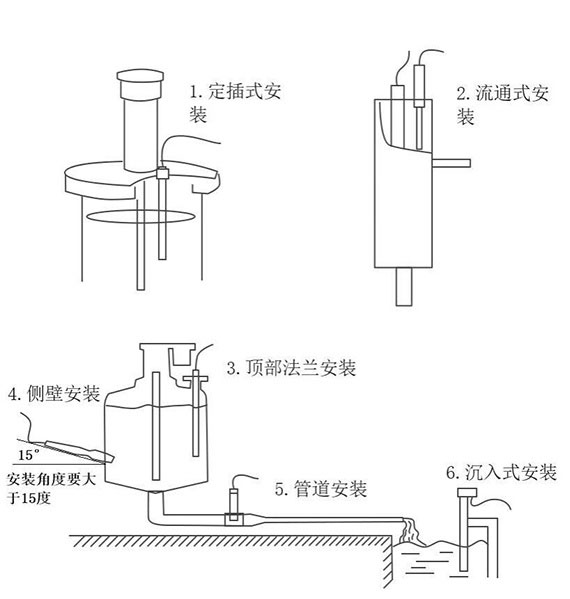

1.安裝

注意：傳感器安裝時不能倒置或者水平安裝，至少傾斜15度角以上安裝。

2.電氣安裝

線纜為5芯屏蔽線，線序定義：棕色-電源線（12~24VDC）

黑色-地線（GND）

藍色-485A綠色-485B

黃色-4-20mA電流輸出（未用可懸空）

通電前應仔細檢查接線順序，避免因接線錯誤而造成不必要的損失。

四．在線透明度傳感器維護和保養

1.使用和維護

常規的電極需要進行周期性的清洗和校準，保養周期由客戶根據自己的工況來決定。常規電極的清洗方法：用軟毛刷清除附著物（注意避免劃傷電極表面），再用蒸餾水清洗，之后進行校準操作。

在線透明度傳感器一句話賣點：

在線透明度傳感器基于散射光法測定原理，通過RS485接口實時輸出水體透明度數據，解決水質監測中人工檢測效率低、無法連續監控的難題。

在線透明度傳感器常見問題解答：

1. 在線透明度傳感器的測量原理是什么？

采用散射光法測定原理，通過紅外LED光源發射光線并測量水體中顆粒物對光的散射程度，以此快速準確地評估水體的清澈程度。該方法具有高靈敏度、快速響應和實時監測能力，適用于各類水質監測場景。

2. 在線透明度傳感器的主要技術參數有哪些？

測量范圍為50～1000mm，分辨率為1mm，精度為±5%（取決于污泥同質性）。采用RS485（MODBUS-RTU）信號輸出，供電電壓12-24VDC（12V供電時功耗約0.4W），外殼材質為玻璃和ABS，防水等級IP68。

3. 在線透明度傳感器適用于哪些應用場景？

廣泛應用于水質監測和污水處理等領域。可安裝于河流、湖泊、水庫等自然水體，也可用于污水處理廠、工業廢水處理、飲用水監測等場景，實現對水體透明度的實時在線監控。

4. 在線透明度傳感器的價格是多少？

產品價格為3000元。該價格包含傳感器主機及標配5米電纜，具體采購價格可能因批量、配件需求等因素有所調整，建議直接聯系供應商獲取最新報價。

5. 在線透明度傳感器如何安裝？

采用浸入式安裝方式，配備NPT3/4管螺紋。安裝時傳感器不能倒置或水平安裝，至少需傾斜15度角以上。可沉入式安裝于水體中，也可安裝在管道和罐體上，安裝簡便。

6. 在線透明度傳感器如何進行維護和保養？

常規電極需周期性清洗和校準，保養周期由客戶根據實際工況自行決定。清洗方法為用軟毛刷清除附著物（注意避免劃傷電極表面），再用蒸餾水清洗，之后進行校準操作。

7. 在線透明度傳感器輸出什么信號？

采用RS485接口和標準Modbus協議（MODBUS-RTU）輸出信號。線纜為5芯屏蔽線，支持12-24VDC供電，同時預留4-20mA電流輸出功能（未用可懸空）。

8. 在線透明度傳感器有哪些核心優勢？

具備紅外LED光源抗干擾能力強、內部信號隔離技術、良好的再現性和熱穩定性、低漂移、體積小、響應速度快等特點。同時IP68防水標準確保長期穩定運行，使用壽命長。
