一、泥沙自動監測儀產品介紹

泥沙自動監測儀又稱徑流泥沙自動監測儀，泥沙自動監測儀通過數據采集主控機管理各個傳感器，測量得到徑流量、徑流含沙量、徑流總量的數據并進行數據的存儲及發送。在徑流場與小流域的水土流失監測工作中，傳統人工測量流量和泥沙等數據存在工作量龐大、效率低下的問題，同時人力成本高數據誤差大。水土流失自動監測系統歷經多年技術攻關與大量實地試驗驗證，成功實現對傳統人工監測模式的革新。

本系統由數據采集主控機、含沙量測量傳感器、明渠流量傳感器和降雨量傳感器構成。其中，明渠流量傳感器組件可自動測量徑流流量，并通過控制器精準計算不同時間段的徑流總量與瞬時徑流數據；含沙量測量傳感器依據徑流變化特征，于徑流垂直分布的泥沙測量口，實時采集徑流含沙量數據；降雨量傳感器則負責精準獲取累計雨量數據。各傳感器協同作業，所采集數據對水土流失分析具有關鍵價值。

系統將各傳感器采集的泥沙含量、徑流量和累計雨量數據實時上傳至云平臺，便于用戶隨時隨地調取、分析與管理數據，為水土保持決策提供科學、精準的數據支撐。

泥沙含量傳感器工作流程：地表水體由引水槽進入明渠或巴歇爾槽并經過明渠流量計獲得瞬時徑流量數據，并計算出單位時間內的徑流總量，分水管采集到地表水體送入主水箱，當主水箱待測地表水容量足夠進行檢測時，系統啟動并將待測地表水送入樣品倉進行檢測,傳感器把收集到的數據送給處理器經處理后得到泥沙含量,得到數據后傳感器把內部樣品由排水管排出為下次采樣做好準備。處理器通過485輸出至外部設備。

二、泥沙自動監測儀產品特點

1、全天候無人值守，自動測量：徑流量、徑流含沙量、徑流總量、累計雨量。

2、太陽能供電和市電雙供電，穩定可靠。全天候無人值守，自動測量數據。

3、具有在計算機軟件上在線實時監測、顯示各測量參數動態過程及曲線、歷史數據下載功能。

4、可現場在數據管理主控機上自由設置采樣頻率及調校時鐘。

5、穩定性好，傳感器自主研發精度高、穩定性強、抗環境干擾能力強。

三、泥沙自動監測儀技術指標

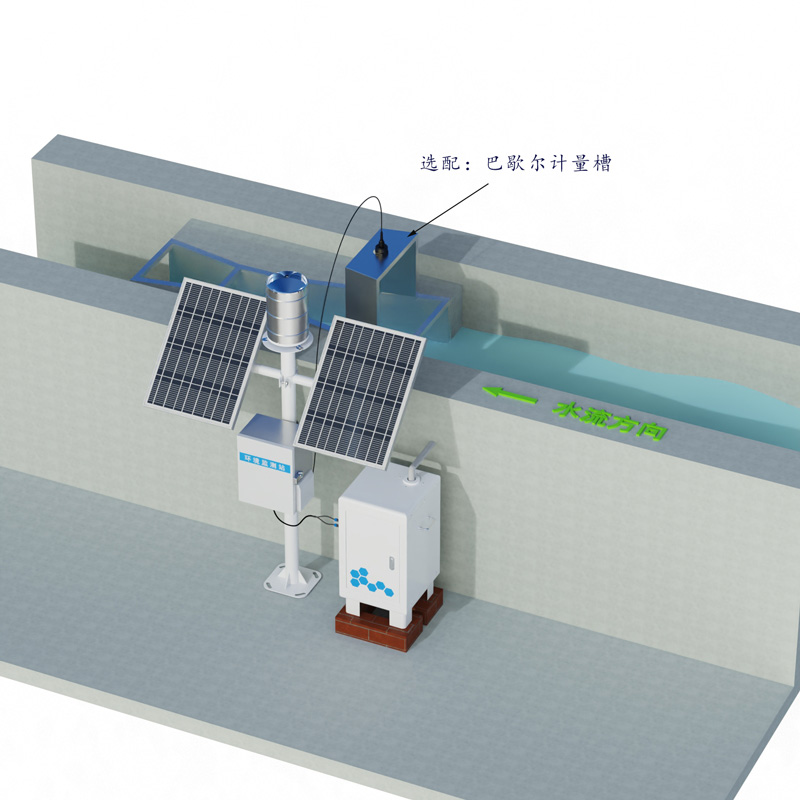

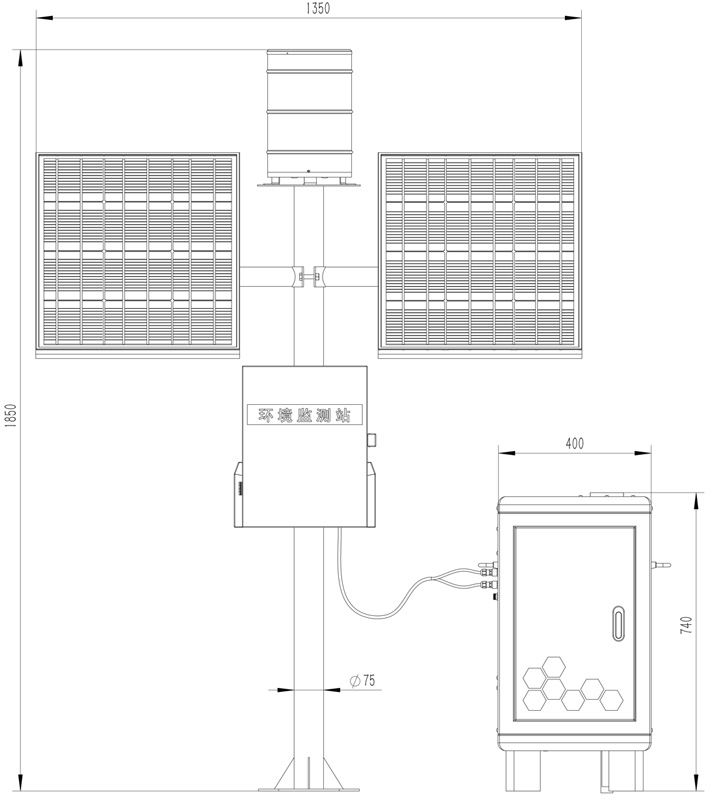

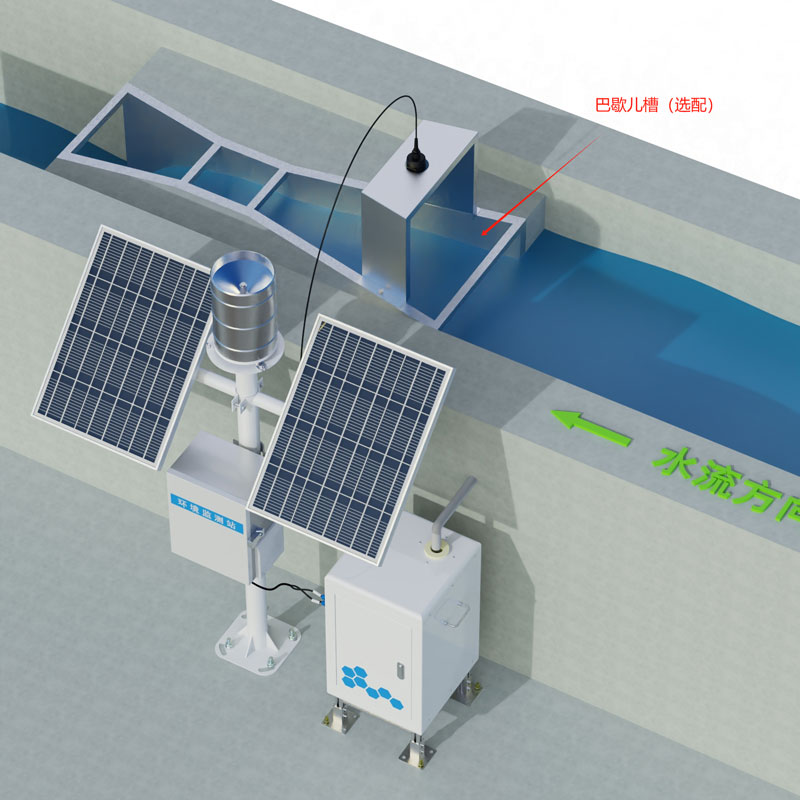

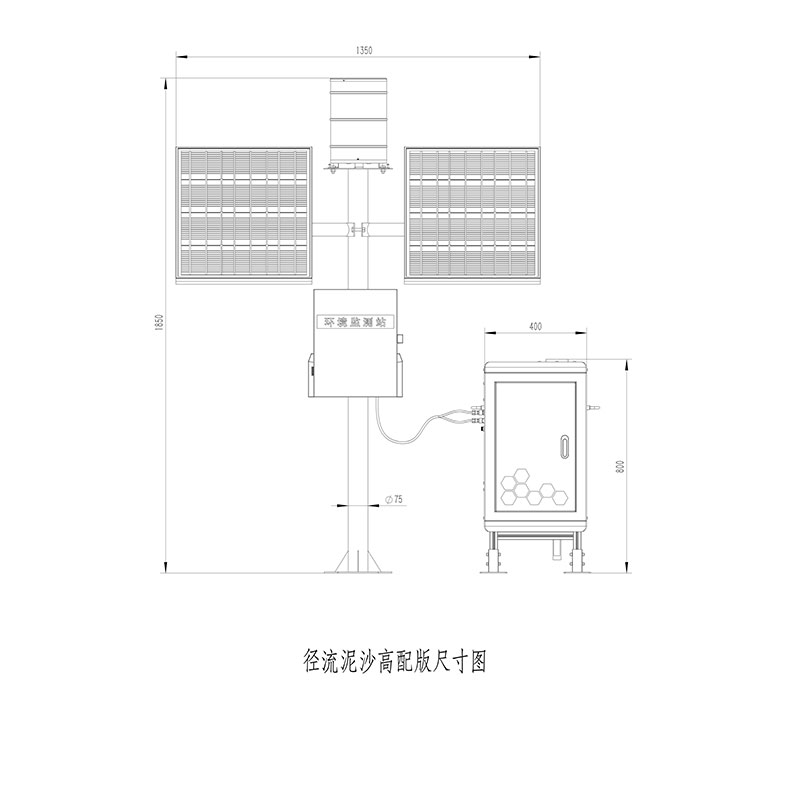

四、泥沙自動監測儀產品尺寸及工作示意圖

五、泥沙自動監測儀維護和保養

初次使用前請先擰松運輸固定桿，否則設備將無法正常工作。

初次使用或久置不用重新使用時，請重新進行清水校準和零點校準。

定期檢查儲水箱，如有污泥大量沉積或有雜物，請進行清除，可拆下排水閥并沖洗干凈。

定期檢查排水閥，樣品桶進水閥，樣品桶排水閥，水流流通是否通暢，如水流弱小或不通水，可取消排水閥上的控制線并拆卸下排水閥進行清洗，然后重新安裝回去。

保持設備內部整潔，稱重部分禁止物品堆積，樣品桶下禁止放置物品。

設備所在區域溫度低至零下時，請排空設備內部水分，放置結冰損壞設備。

傳感器使用時間較長出現測量誤差時，可通過配合儀器進行標定校正，當以上方式對傳感器進行維護和保養仍不能進行標定和測量時，說明傳感器已經損壞。

六、泥沙自動監測儀云平臺介紹

物聯云平臺是基于物聯網通信技術的數據接收、處理、分析平臺，支持MQTT設備通信協議，支持HJ212-2017、HJ212-2005環保協議，支持TCP/IP短鏈接數據轉發，支持HTTP協議數據轉發，支持實時、歷史數據查詢及分析，支持時間序列數據的波形圖顯示，支持?jǐn)?shù)據聚合，支持實時視頻接入，支持設備地圖等。

泥沙自動監測儀一句話賣點：

泥沙自動監測儀是一款全天候無人值守、自動測量徑流量與含沙量并實時上傳數據的水土流失自動監測設備，解決傳統人工監測效率低、誤差大、成本高的痛點。

泥沙自動監測儀常見問題解答：

1. 泥沙自動監測儀的主要功能是什么？

泥沙自動監測儀通過數據采集主控機管理含沙量測量傳感器、明渠流量傳感器和降雨量傳感器，自動測量徑流量、徑流含沙量、徑流總量和累計雨量四大核心參數，并將數據實時存儲及上傳至云平臺。

2. 泥沙自動監測儀適用于哪些場景？

該設備主要用于徑流場與小流域的水土流失監測工作。廣泛應用于水土保持監測、生態修復評估、水利工程運行管理、礦山邊坡監測、農業面源污染研究等領域。

3. 相比傳統人工監測，泥沙自動監測儀的優勢是什么？

傳統人工測量流量和泥沙存在工作量大、效率低、人力成本高、數據誤差大等問題。本設備實現全天候無人值守自動測量，支持太陽能與市電雙供電，數據在線實時監測并可下載歷史數據，徹底擺脫人工采樣和手動核算的繁瑣流程。

4. 泥沙自動監測儀的價格是多少？

該產品型號為FT-JL2，產品價格為38000元。具體價格可能因配置需求有所差異，建議根據實際監測場景和參數要求獲取詳細報價方案。

5. 泥沙自動監測儀如何安裝？

設備采用輕量化安裝設計，結構緊湊，無需動用重型設備或?qū)χ苓叚h(huán)境進行大規模改造，可快速部署在河流、溝渠、水庫周邊等監測點位。支持現場主控機自主調試，操作人員可根據監測標準自由設置采樣頻率和校準時鐘。

6. 泥沙自動監測儀如何供電？數據如何查看？

設備支持太陽能供電和市電雙供電模式，穩定可靠，滿足野外長期連續監測需求。數據實時上傳至云平臺，用戶可隨時隨地通過計算機軟件在線查看各測量參數的動態過程及曲線，也可下載歷史數據進行分析管理。

7. 泥沙自動監測儀的測量精度如何？

徑流流量測量精度為量程的1%～5%（取決于堰槽精度）；含沙量測量范圍0～500kg/m3，分辨率0.01kg/m3，測量精度＜10%；雨量測量精度≤±3%。傳感器為自主研發，精度高、穩定性強、抗環境干擾能力強。

8. 泥沙自動監測儀有哪些實際應用案例？

該設備已廣泛應用于國家水土保持監測網絡站點，如襄陽熊河水力觀測站安裝的自動化監測設備實現了徑流量、泥沙含量等指標的實時采集、傳輸與分析。威海鮑村水土保持監測點成功實現了徑流泥沙自動與人工同步監測的無縫銜接。
