一、卡口站水土流失自動監測系統產品介紹

卡口站水土流失自動監測系統又稱卡口站徑流泥沙自動監測儀器，卡口站水土流失自動監測系統可自動監測、存儲、遠傳每個監測點徑流流量、泥沙含量的時空變化過程，進行實時觀測。在徑流場與小流域的水土流失監測工作中，傳統人工測量流量和泥沙等數據存在工作量龐大、效率低下的問題，同時人力成本高數據誤差大。水土流失自動監測系統歷經多年技術攻關與大量實地試驗驗證，成功實現對傳統人工監測模式的革新。

本系統由數據采集主控機、含沙量測量傳感器、明渠流量傳感器和降雨量傳感器構成。其中，明渠流量傳感器組件可自動測量徑流流量，并通過控制器精準計算不同時間段的徑流總量與瞬時徑流數據；含沙量測量傳感器依據徑流變化特征，于徑流垂直分布的泥沙測量口，實時采集徑流含沙量數據；降雨量傳感器則負責精準獲取累計雨量數據。各傳感器協同作業，所采集數據對水土流失分析具有關鍵價值。

系統將各傳感器采集的泥沙含量、徑流量和累計雨量數據實時上傳至云平臺，便于用戶隨時隨地調取、分析與管理數據，為水土保持決策提供科學、精準的數據支撐。

泥沙含量傳感器工作流程：地表水體由引水槽進入明渠或巴歇爾槽并經過明渠流量計獲得瞬時徑流量數據，并計算出單位時間內的徑流總量，分水管采集到地表水體送入主水箱，當主水箱待測地表水容量足夠進行檢測時，系統啟動并將待測地表水送入樣品倉進行檢測,傳感器把收集到的數據送給處理器經處理后得到泥沙含量,得到數據后傳感器把內部樣品由排水管排出為下次采樣做好準備。處理器通過485輸出至外部設備。

二、卡口站水土流失自動監測系統產品特點

1、全天候無人值守，自動測量：徑流量、徑流含沙量、徑流總量、累計雨量。

2、太陽能供電和市電雙供電，穩定可靠。全天候無人值守，自動測量數據。

3、抽水泵定時啟停，長效耐用。

4、具有在計算機軟件上在線實時監測、顯示各測量參數動態過程及曲線、歷史數據下載功能。

5、可現場在數據管理主控機上自由設置采樣頻率及調校時鐘。

6、穩定性好，傳感器自主研發精度高、穩定性強、抗環境干擾能力強。

三、卡口站水土流失自動監測系統技術參數

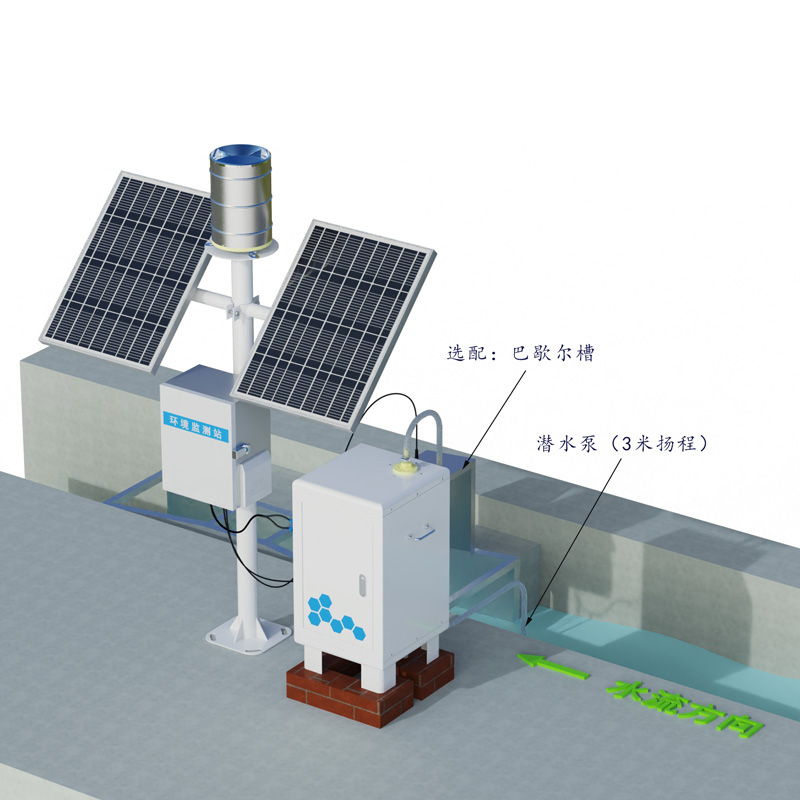

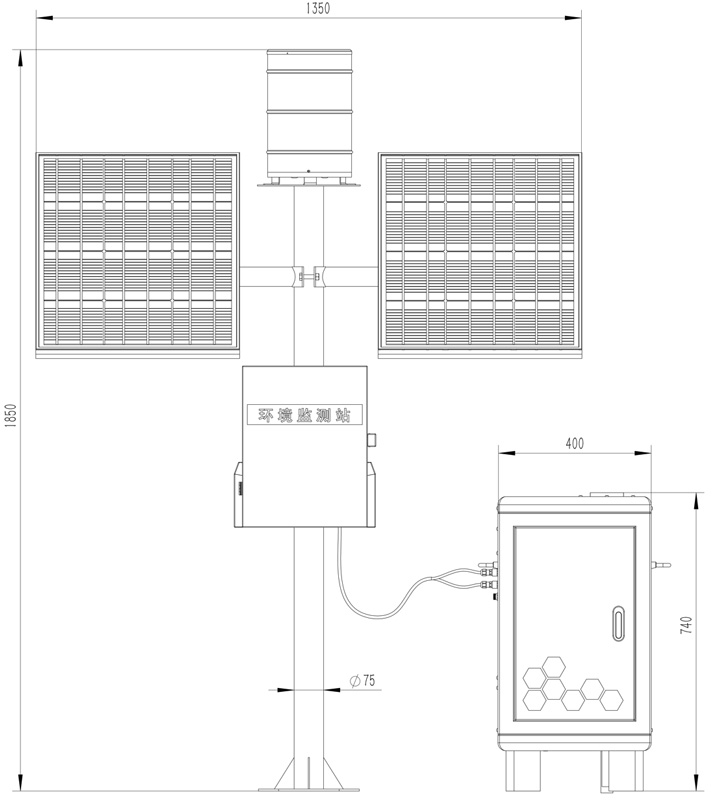

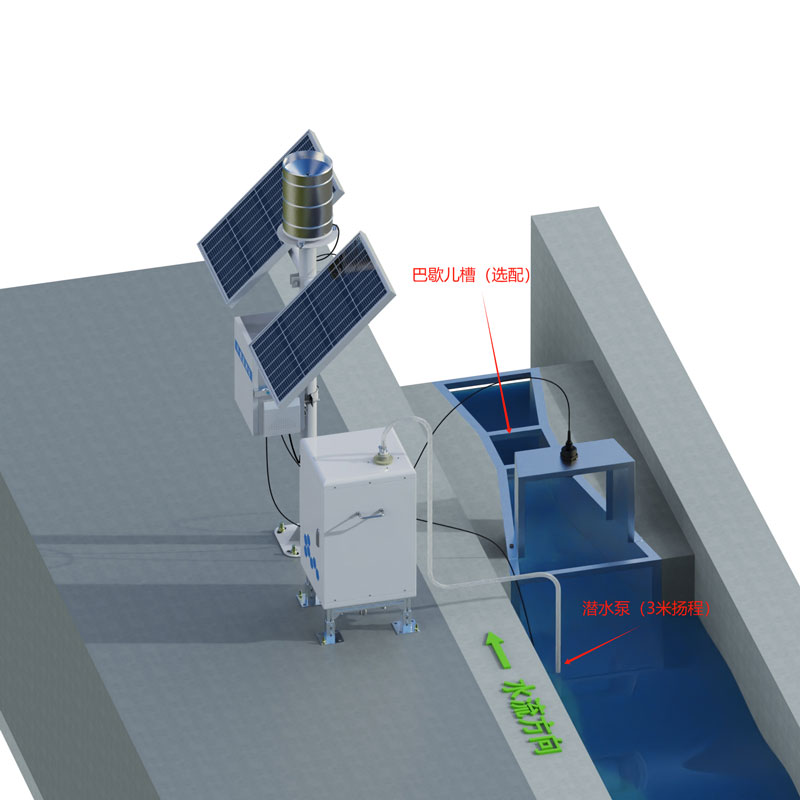

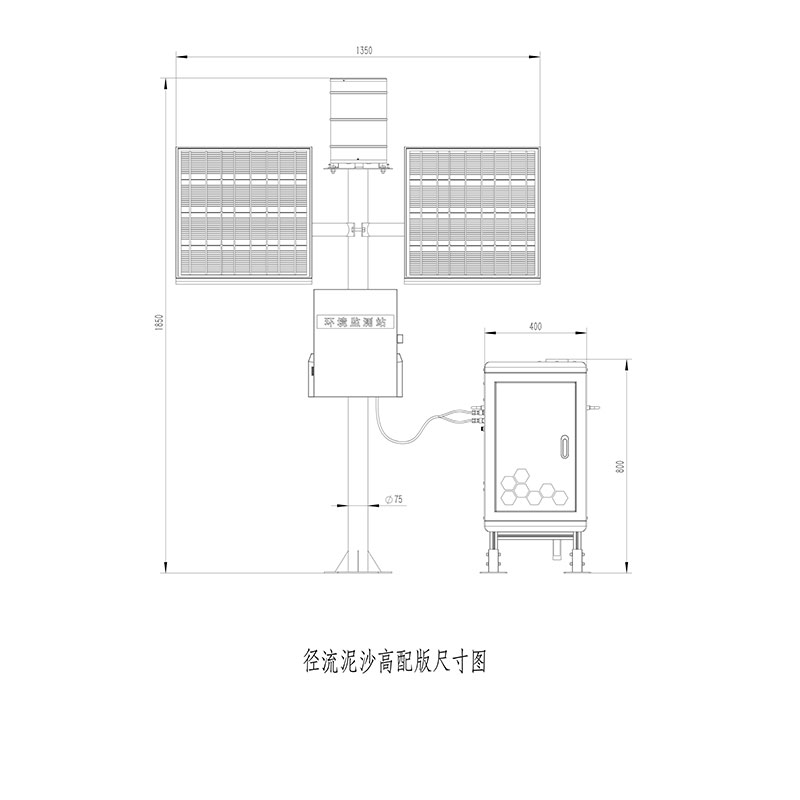

四、卡口站水土流失自動監測系統產品尺寸及工作示意圖

五、卡口站水土流失自動監測系統維護和保養

初次使用前請先擰松運輸固定桿，否則設備將無法正常工作。

初次使用或久置不用重新使用時，請重新進行清水校準和零點校準。

定期檢查儲水箱，如有污泥大量沉積或有雜物，請進行清除，可拆下排水閥并沖洗干凈。

定期檢查排水閥，樣品桶進水閥，樣品桶排水閥，水流流通是否通暢，如水流弱小或不通水，可取消排水閥上的控制線并拆卸下排水閥進行清洗，然后重新安裝回去。

保持設備內部整潔，稱重部分禁止物品堆積，樣品桶下禁止放置物品。

設備所在區域溫度低至零下時，請排空設備內部水分，放置結冰損壞設備。

傳感器使用時間較長出現測量誤差時，可通過配合儀器進行標定校正，當以上方式對傳感器進行維護和保養仍不能進行標定和測量時，說明傳感器已經損壞。

六、卡口站水土流失自動監測系統云平臺介紹

物聯云平臺是基于物聯網通信技術的數據接收、處理、分析平臺，支持MQTT設備通信協議，支持HJ212-2017、HJ212-2005環保協議，支持TCP/IP短鏈接數據轉發，支持HTTP協議數據轉發，支持實時、歷史數據查詢及分析，支持時間序列數據的波形圖顯示，支持?jǐn)?shù)據聚合，支持實時視頻接入，支持設備地圖等。

卡口站水土流失自動監測系統一句話賣點：

卡口站水土流失自動監測系統專為小流域與徑流場設計的水土流失自動化監測設備，解決傳統人工測量流量和泥沙數據工作量大、效率低、人力成本高及數據誤差大等核心問題。

卡口站水土流失自動監測系統常見問題解答：

問：卡口站水土流失自動監測系統是什么？

卡口站水土流失自動監測系統又稱卡口站徑流泥沙自動監測儀器，是布設于小流域出口或徑流場的關鍵監測設施。系統由數據采集主控機、含沙量測量傳感器、明渠流量傳感器和降雨量傳感器構成，可自動監測、存儲、遠傳每個監測點的徑流流量、泥沙含量及累計雨量等數據。

問：卡口站水土流失自動監測系統的工作原理是什么？

地表水體由引水槽進入明渠或巴歇爾槽，經明渠流量計獲得瞬時徑流量并計算徑流總量。分水管采集水體送入主水箱，待測水容量足夠時送入樣品倉檢測，傳感器將數據經處理器處理后得到泥沙含量，最后通過排水管排出為下次采樣做準備，處理器通過485輸出至外部設備。

問：卡口站水土流失自動監測系統可監測哪些參數？

系統可自動測量徑流量、徑流含沙量、徑流總量及累計雨量四大核心參數。徑流流量分辨率為0.1m3/h，含沙量測量范圍0～500kg/m3、分辨率0.01kg/m3，雨量測量范圍0～4mm/min（最大雨強8mm/min）。

問：卡口站水土流失自動監測系統相比傳統人工監測有哪些優勢？

系統將傳統人工、間歇性的水土流失測量轉變?yōu)樽詣踊⑦B續性的在線監測。全天候無人值守自動運行，配備太陽能和市電雙供電保障。傳感器自主研發精度高、抗干擾能力強，數據實時上傳云平臺，用戶可隨時調取分析，大幅提升監測效率和數據準確性。

問：卡口站水土流失自動監測系統適用于哪些場景？

系統主要適用于徑流場與小流域的水土流失監測工作，可布設于小流域控制站、坡面徑流場等監測點。已在安徽岳西大別山地區建成小流域水土流失卡口監測場，用于自動監測降雨量、徑流量和懸移質侵蝕泥沙量等數據。

問：卡口站水土流失自動監測系統的價格是多少？

產品參考價格為40000元/套，具體成交價以合同協議為準。價格包含數據采集主控機、含沙量測量傳感器、明渠流量傳感器和降雨量傳感器等全套硬件設備。

問：卡口站水土流失自動監測系統如何安裝？

安裝需將監測儀平穩安裝于目標監測點，確保傳感器浸入徑流路徑且無遮擋。安裝前需開挖底座土方、預埋管、澆筑混凝土基臺，采用螺栓將儀器底座固定在基臺上。安裝后通過配套軟件啟動自檢程序，驗證各模塊通信狀態與數據輸出穩定性。

問：卡口站水土流失自動監測系統有哪些實際應用案例？

系統已在安徽岳西大別山地區建成小流域水土流失卡口監測場，自動監測降雨量、徑流量和懸移質侵蝕泥沙量。東勝區在東阿卜亥上游卡口站安裝智能系統，實時監測降雨量、水位、流量及累計徑流量，用于統計年度水土流失量。此外，黃巖區在梨坑口小流域等3個監測點部署系統，對入庫泥沙進行監測預警。

問：卡口站水土流失自動監測系統的監測數據有什么用途？

系統采集的泥沙含量、徑流量和累計雨量數據實時上傳至云平臺，為水土保持決策提供科學、精準的數據支撐。數據可用于評估水土保持措施效果、研究土壤侵蝕規律、發布水土流失預警，也可為區域水土流失時空分布特征和演化機制研究提供依據。
