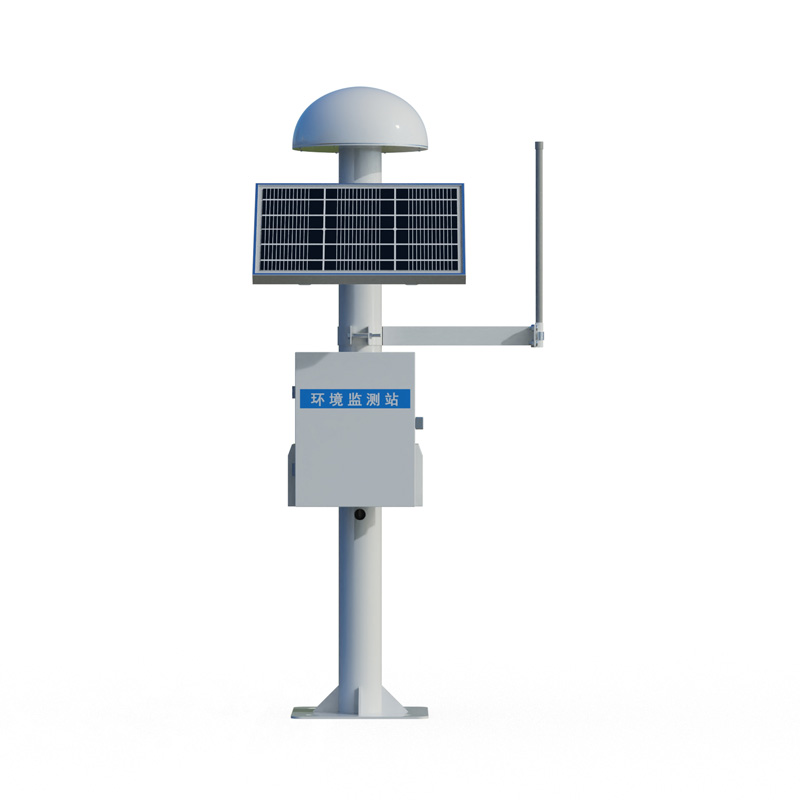

一、GNSS監測系統產品簡介

GNSS監測系統又稱GNSS監測儀、大壩安全監測站，GNSS監測系統是管理人員實時掌握滑坡體形變和位移變化量的依據，各監測點長期連續跟蹤觀測衛星信號，通過數據通訊網絡實時傳輸GNSS監測數據到監測中心。GNSS監測系統是采用差分RTK技術實現的毫米級位移監測產品，可廣泛應用于大壩安全監測、橋梁健康檢測、滑坡預警等工程領域。該產品具備高精度、高穩定性及實時數據傳輸能力，能夠在各種復雜環境下準確監測目標物的微小位移變化。GNSS監測系統操作簡單，安裝便捷，可遠程監控和數據分析，為工程安全提供有力保障。此外，其強大的數據處理能力和兼容性，使得該產品能夠輕松融入各類監測系統，實現數據的共享與融合，為工程安全監測提供全面、高效的解決方案。

二、GNSS監測系統產品參數

傳感器參數：

1.傳感器供電：DC10V-15V

2.傳感器功耗：0.25W

3.靜態精度（差分模式）：水平±（2.5mm+1ppm），垂直±（5mm+1ppm）

4.☆天線：扼流圈天線、磁性吸波材料，有效降低多徑效應

5.☆通信協議：Modbus-RTU，支持設備端離線解算位移量、位移的垂直與水平方向

6.支持RTCM3差分數據

7.尺寸：直徑360mm高度163mm

8.工作環境：-40°C~+85°C，0%RH~95%RH（無凝露）

監測站參數：

9.測站供電：30W太陽能板，20AH電池

10.測站功耗：傳感器+LORA：0.6W傳感器+LORA+數據上傳：0.96W

11.☆支持獨立工作模式下（不依賴云平臺）位移報警、位移量輸出、位移角度輸出

12.支持4G、無線網橋、wifi、以太網等數據通訊傳輸

13.☆支持測站TCP、HTTP、UDP直傳客戶平臺

采集器參數：

14.☆支持現場RS485輸出ASCII數據格式

15.☆支持現場添加RS485Modbus-RTU環境傳感器

16.支持內置式4GFPC天線

云平臺參數：

17.☆支持平臺轉發支持TCP，HTTP

18.☆云平臺支持3D數據查看，直觀查看觀測點的位移方向與變化量

三、GNSS監測系統產品安裝

安裝要求：

1.無論基準站還是測量站周圍都不能有高大建筑物，如果無法避免也應遠離至少20米以上。

2.基準站與測量站之間的間距（基線距離）推薦小于500米，最大不超過2KM，并且盡量選擇同海拔安裝，距離過大會導致精度下降。

3.基準站與測量站之間盡量可視，如無法完全可視也要避免存在高墻、建筑物等遮擋。

4.優先保證衛星天線在20米內是最高點。

5.安裝底座應牢固，避免因風導致的精度下降。

6.具體安裝事宜也可以聯系公司售后視頻指導。

注意事項：GNSS位移監測是利用北斗、GPS等定位衛星實現的高精度位移監測技術，其監測精度強烈依賴于基準站和監測站的相對關系及電磁環境，過長的基線距離會嚴重影響監測精度甚至數據無效（如：對于超過2KM甚至10KM的基線距離，由于電磁環境和地形的影響可能的位移精度會降低至10厘米級別，這對位移監測來說是無效的），因此，為保證測量精度，推薦的基線距離為500米以內。

GNSS監測系統一句話賣點：

GNSS監測系統是一款采用差分RTK技術實現毫米級位移監測的GNSS監測設備，用于實時掌握滑坡、大壩、橋梁等工程結構的形變與位移變化，為工程安全提供數據預警依據。

GNSS監測系統常見問題解答：

1. GNSS監測系統的核心功能是什么？

GNSS監測系統通過各監測點長期連續跟蹤觀測衛星信號，采用差分RTK技術實現毫米級位移監測，實時將監測數據傳輸至監測中心。系統支持獨立工作模式下的位移報警、位移量輸出及位移角度輸出，幫助管理人員實時掌握滑坡體、大壩、橋梁等目標物的形變和位移變化量。

2. GNSS監測系統適用于哪些應用場景？

該系統可廣泛應用于大壩安全監測、橋梁健康檢測、滑坡預警等工程領域。此外，還可用于地質災害監測、礦山邊坡監測、路基沉降監測、高層建筑變形監測等需要高精度位移測量的場景，適用于各種復雜環境下的長期連續觀測。

3. GNSS監測系統的測量精度是多少？

在差分模式下，系統靜態精度水平方向達到±（2.5mm+1ppm），垂直方向達到±（5mm+1ppm）。系統搭載扼流圈天線和磁性吸波材料，有效降低多徑效應對信號的影響，保障測量數據的準確性。

4. GNSS監測系統的價格是多少？

該產品型號為FT-WY1，產品價格為9800元。具體價格可能因配置需求（如傳感器數量、通訊方式、云平臺服務等）有所不同，建議根據實際項目需求獲取詳細報價。

5. GNSS監測系統的安裝有哪些要求？

基準站和測量站周圍不能有高大建筑物，如無法避免應遠離至少20米以上。基準站與測量站間距推薦小于500米，最大不超過2公里，且盡量同海拔安裝。兩站之間盡量可視，避免高墻、建筑物遮擋，同時優先保證衛星天線在20米內為最高點。

6. GNSS監測系統支持哪些數據傳輸方式？

系統支持4G、無線網橋、WiFi、以太網等多種數據通訊傳輸方式。同時支持測站TCP、HTTP、UDP直傳客戶平臺，支持平臺轉發TCP、HTTP協議，可靈活對接各類監測系統。

7. GNSS監測系統的工作環境適應性如何？

傳感器工作環境溫度為-40°C至+85°C，濕度0%RH至95%RH（無凝露），適應極端氣候條件。測站配備30W太陽能板和20AH電池供電，功耗低至0.6W，適合野外無人值守的長期監測場景。

8. GNSS監測系統有哪些成功應用案例？

該系統已廣泛應用于大壩安全監測、橋梁健康檢測、滑坡預警等工程領域。云平臺支持3D數據查看，可直觀展示觀測點的位移方向與變化量，為工程安全監測提供全面、高效的解決方案。具體案例可聯系廠商獲取詳細項目資料。
