一、超聲波明渠流量計產品概述

超聲波明渠流量計又稱便攜式超聲波明渠流量計，超聲波明渠流量計適用于水庫、河流、水利工程、城市供水、污水處理、農田灌溉、水政水資源等矩形、梯形、U型明渠流量的測量。超聲波明渠流量計（以下簡稱產品）是我公司開發的基于超聲波多普勒、頻譜分析和低功耗技術的新一代多普勒流量計。產品由流速測量模塊、液位測量模塊、溫度測量模塊、微控制器、通信模塊、電源模塊等組成，集流速、液位、溫度、流量的測量、存儲和通信于一體。適用于明渠、河道、排水管網的流速流量測量以及各種滿管、非滿管的流速流量測量。

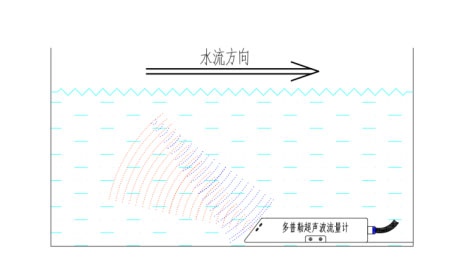

二、超聲波明渠流量計工作原理

產品流速測量基于多普勒效應，探頭斜向上發出一束超聲波，當超聲波接觸到流體中的雜質或氣泡時會使反射的超聲波產生多普勒頻移Δf，多普勒頻移Δf正比于流體流速，通過測量多普勒頻移Δf即可測量出流體的流速V。

產品基于壓力傳感器測量液位，通過設定的渠道參數可自動計算流體截面積S，基于速度面積法，即可測量液體的流量Q。

Q = V × S

產品特點

l采用超聲多普勒原理測量流速、測量，精度高,環境限制小；

l采用速度面積法測量流量，無需建設堰槽，施工成本低；

l高集成度，支持流速、液位、瞬時流量、累計流量、溫度同時測量；

l自帶溫度傳感器，補償水溫對聲速的影響；

l內嵌圓形、矩形、梯形、三角形等多種管道模型，調試便捷；

l仿生學外觀設計，有效減少垃圾遮擋；

l低功耗設計;工作電流小于25mA;適用電池或太陽能供電。

三、超聲波明渠流量計參數指標

四、超聲波明渠流量計使用方法

1、安裝要求

水質要求：依據測量原理，待測水體需含有一定微小雜質或氣泡，但水中漂浮物不易過多，避免干擾。

水體流態要求：應安裝在具有固定斷面的順直段下游，順直段長度最好是渠道水力半徑的5-10倍（順直段越長測量精度越高），且這一距離范圍內不得有過流阻擋物（如水閘、堰等），以保證探頭前段水流流態的均勻穩定。

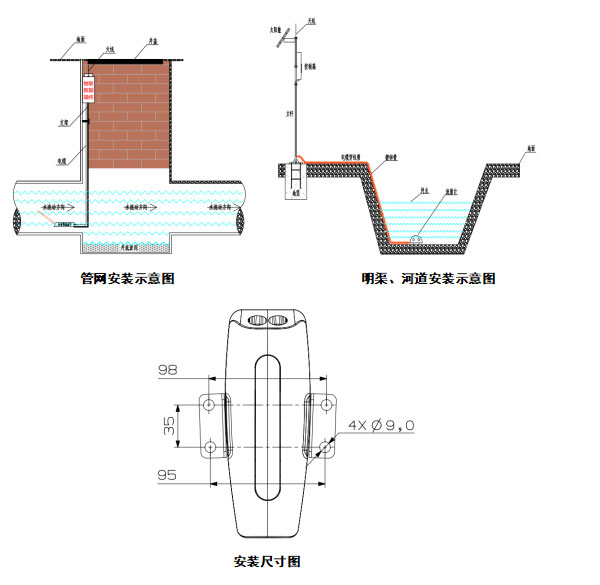

2、安裝示圖

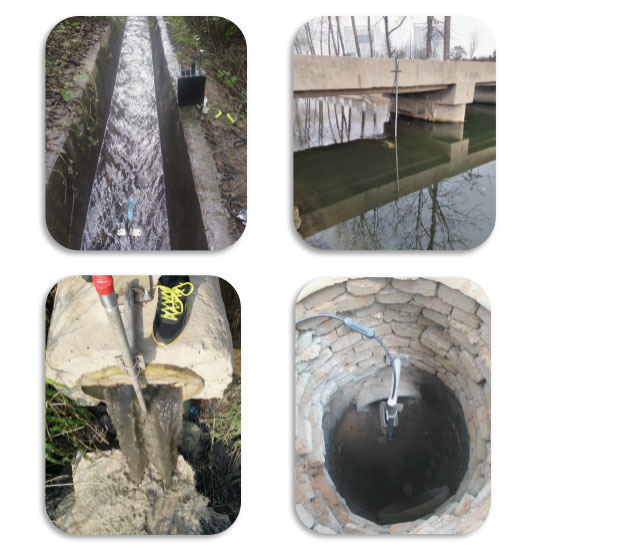

3、安裝案例

4、日常維護

為了使儀表正常工作，請維護人員定期對儀表進行維護。

l傳感器前端的兩個圓形超聲波收發裝置應避免硬物撞擊或劃傷，當其上面附著異物時應用清水沖洗或軟布輕察；

l底部的壓力傳感器位于網狀透水孔內，其壓力膜非常薄，不得用硬物去接觸，在儀器脫離水面不用時也應加以保護，在透水孔周圍附著異物時應小心除去。

5、 問題解答

超聲波明渠流量計一句話賣點：

超聲波明渠流量計是一款基于多普勒效應與速度面積法的便攜式智能流量監測設備，專為解決水庫、河流、灌溉及污水處理等明渠場景下無需建設堰槽即可高精度測量流速與流量的問題而設計。

超聲波明渠流量計常見問題解答：

問：超聲波明渠流量計適用于哪些應用場景？

答：該產品適用于水庫、河流、水利工程、城市供水、污水處理、農田灌溉、水政水資源等各類矩形、梯形、U型明渠的流量測量。同時也可用于排水管網、滿管及非滿管的流速流量測量，適用范圍廣泛。

問：超聲波明渠流量計的工作原理是什么？

答：產品流速測量基于多普勒效應——探頭斜向上發射超聲波，接觸流體中雜質或氣泡后產生多普勒頻移，頻移大小正比于流速。液位基于壓力傳感器測量，結合預設渠道參數自動計算流體截面積，最后通過速度面積法（Q=V×S）得出流量。

問：超聲波明渠流量計相比傳統流量測量方式有何優勢？

答：采用速度面積法測量流量，無需建設堰槽，大幅降低施工成本。高集成度設計可同時測量流速、液位、瞬時流量、累計流量及溫度。低功耗設計工作電流小于25mA，支持電池或太陽能供電，適合野外長期監測。

問：超聲波明渠流量計的主要技術參數有哪些？

答：流速量程0.02～5m/s，精度±1%FS；液位量程0～10m，精度±0.5%FS；流量量程0.001～999999999m3/h。工作電壓DC 9～28V，數字輸出RS-485、Modbus RTU，防護等級IP68，材質ABS。

問：超聲波明渠流量計的價格是多少？

答：該產品型號FT-L1，參考價格為6000元。具體價格可能因配置定制、線纜長度等因素有所浮動，建議聯系生產廠家獲取詳細報價。

問：超聲波明渠流量計的安裝有哪些要求？

答：應安裝在具有固定斷面的順直段下游，順直段長度建議為渠道水力半徑的5～10倍，且該范圍內不得有水閘、堰等過流阻擋物。待測水體需含一定微小雜質或氣泡，但漂浮物不宜過多。

問：超聲波明渠流量計如何進行日常維護？

答：傳感器前端的超聲波收發裝置應避免硬物撞擊，附著異物時用清水沖洗或軟布輕擦。底部壓力傳感器位于網狀透水孔內，壓力膜非常薄，不得用硬物接觸，脫離水面不用時也應加以保護。

問：超聲波明渠流量計支持哪些數據輸出方式？

答：產品標配RS-485數字輸出接口，支持標準Modbus RTU通信協議，可便捷接入各類數據采集系統、遠程監控平臺或物聯網終端，實現流量數據的實時傳輸與集中管理。
